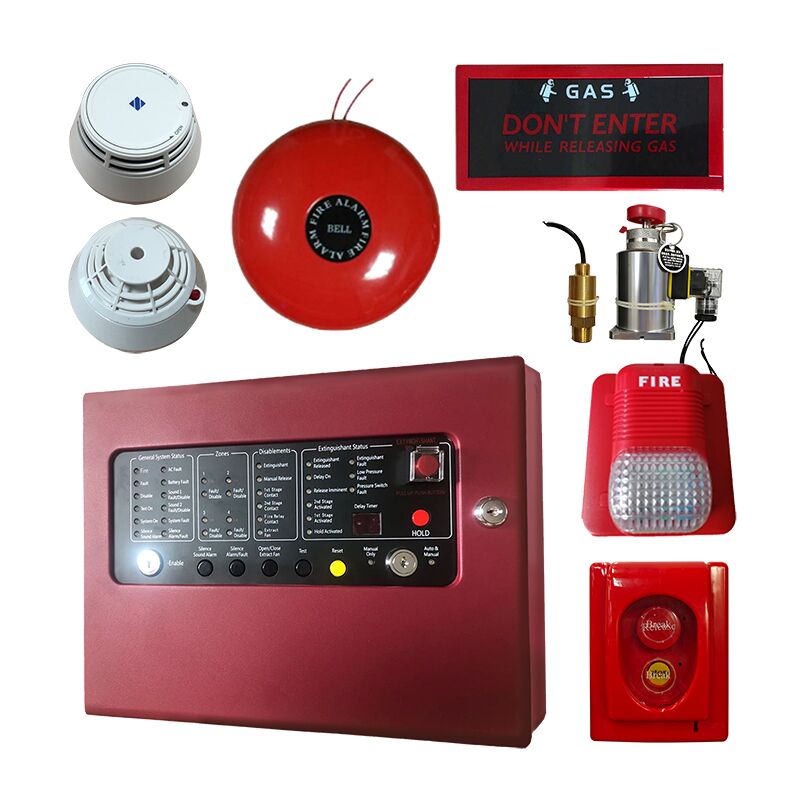

| Sección 1 | Nombres de las instalaciones eléctricas | El Consejo Europeo |
| Tamaño | Revestimiento metálico de 383 mm W x 295 mm H x 87 mm D | |
| Peso | 5 kilos | |
| Suministro principal | de 90 a 270 VAC, 50 Hz/60 Hz | |
| Fuentes de alimentación principales | El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable. | Sustituir únicamente por otro tipo similar |
| Nivel de alimentación | 3 Amperios en total, incluida la carga de la batería 28 V +/- 2 V | |
| Válvulas de corriente | ≤ 200 milivoltios | |
| Tipo de batería | Dos 12 voltios sellados de plomo en serie. | 7Ah como máximo |
| Voltado de carga de la batería | 27.6VDC nominal | |
| Corriente de carga de la batería | 0.7A máximo | |
| Duración de corriente en estado de avería de la red | 0.095 Amperios | Con sonido de zumbido |
| Abastecimiento de corriente en alarma de segunda etapa | 0.235 Amperes | Dos zonas en llamas ((470 ohms en el circuito) |
| Corriente de extracción en condiciones posteriores a la descarga | 0.310 Amperios | Las salidas del solenoide están activas. |
| Duración máxima de la corriente de las baterías | 3 Amperios | Con la alimentación principal desconectada |
| Salidas NAC (circuito de sonido y campana) | 26 a 28 V de corriente continua fusionado a 500 mA con fusible electrónico | 1.2Amp carga total en todos los circuitos |
| Nivel de contacto del relé de fallas | 2A /30VDC máximo para cada uno | Contacto de cambio libre de voltios |
| Nivel de contacto del relé de fuego | 2A /30VDC máximo para cada uno | Contacto de cambio libre de voltios |
| Calificación de contacto de primera etapa | 2A /30VDC máximo para cada uno | Contacto de cambio libre de voltios |
| Calificación de contacto de segunda etapa | 2A /30VDC máximo para cada uno | Contacto de cambio libre de voltios |
| Calificación de contacto de extracción | 2A /30VDC máximo para cada uno | Contacto de cambio libre de voltios |
| Corriente en zona de quietud | 4 mA como máximo | |
| Capacidad de las terminales | 0.5 mm2 a 2,5 mm2 de alambre sólido o con hebras | |
| Número de detectores por zona | ≤ 30 detectores convencionales de PCS | |
| Número de sondas por circuito | Dependiendo del tipo y del consumo actual | |
| Circuito de detección final de línea | Resistencia de 4K7±5% 1/2 Watt | 3K-5.6K 1/2W |
| Fin de línea de entrada monitoreada | Resistencia de 4K7±5% 1/2 Watt | 3K-5.6K 1/2W |
| Circuito de sonido final de la línea | Resistencia de 10K±5% 1/2 Watt | 6.8K-20K 1/2W |
| Fuente de salida del extintor en el extremo de línea | Resistencia de 10K±5% 1/2 Watt | 6.8K-20K 1/2W |
| Número de circuitos de detección | Cuatro de 21 a 28 V de corriente continua | |
| Número de circuitos de sonido | Cuatro de 21 a 28 V de corriente continua | |
| Potencia de liberación del extintor | De 21 a 28 V de corriente continua. Carga máxima de 2 Amp | |
| Tiempo de retraso de liberación del extintor | Ajustable de 0 a 75 segundos | 5 pasos de segundo |
| Las entradas SIL, AL, FLT, RST | Se ha activado la resistencia de 0 ohmios, máximo 1k ohmios | |
| Umbral de alarma del detector | 270 ohmios a 1K ohmios | |
| Umbral de alarma del punto de llamada | 150 ohmios a 1K ohmios | |
| Umbral de cortocircuito | De 0 a 130 ohmios | |
| Unidad de estado/conexión de placa auxiliar | Dos cables de conexión RS485 con fusible electrónico. | Máximo de 32 unidades de cable de datos RS485 |
