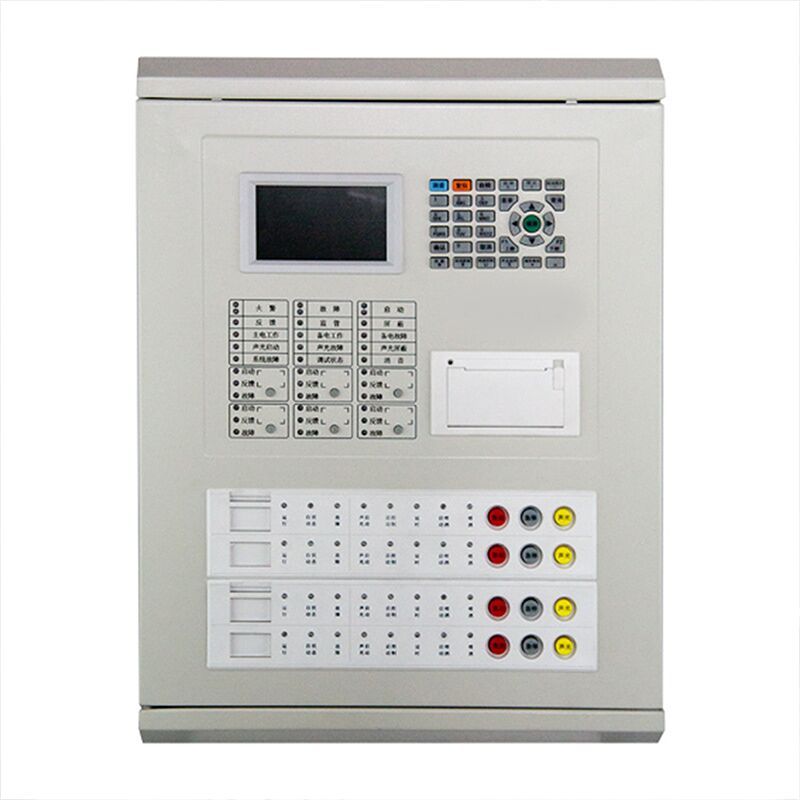

Panel de control de alarma de incendio inteligente con integración de extintor de gas

Resumen del producto

Esto...Panel de control de la alarma de incendio JB-QB-QTC5015 (integrado)Es una persona inteligente.Sistema de alarma contra incendios y control de enlaceque integra las funciones de alarma de incendio y control de extinción de gases en una sola unidad.Cuenta con una pantalla LCD de caracteres chinos de gran color y una impresora incorporadaPuede conectarse con detectores de humo, detectores de calor, puntos de llamada manuales, estrobos de sonido, indicadores de descarga de gas y módulos de entrada / salida.El panel de control admite control de extinción de gas para 4 zonas de incendio independientes y funciones de alarma de incendio para 1 bucle, con hasta 255 puntos direccionables en el circuito de alarma. Cumple con las normas GB 4717-2005 y GB 16806-2006, adecuado para alarma contra incendios y control de enlace en centros comerciales, hoteles,edificios de oficinas, centros de datos, hospitales, escuelas e instalaciones industriales.

Lugares de aplicación

Este panel de control se utiliza ampliamente en los siguientes edificios comerciales, públicos e industriales:

• Complejos comerciales: centros comerciales, grandes almacenes, supermercados, tiendas de marca

• Hoteles y restaurantes: Hoteles con estrellas, hoteles de negocios, restaurantes, salas de banquetes, centros de conferencias

• Edificios de oficinas: Torres de oficinas, centros de negocios, oficinas de parques industriales, edificios gubernamentales

• Educación y salud: Hospitales, escuelas, bibliotecas, museos, cines, salas de exposiciones

• Centros de datos: Salas de servidores, centros de comunicación, centros de datos bancarios, centros de computación en la nube

• Instalaciones industriales: Talleres de fábrica, almacenes, salas eléctricas, salas de control, plantas de producción

• Centros de transporte: terminales aeroportuarios, estaciones ferroviarias, estaciones de metro, centros de transporte de pasajeros

• Lugares especiales: archivos, almacenamiento de objetos de valor, salas de instrumentos de precisión, sitios del patrimonio

Ventajas principales

1- Funcionalidad de alarma y conexión integrada.

Este panel de control integra la alarma de incendio y el control de extinción de gases en una sola unidad, eliminando la necesidad de controles adicionales de extinción de gases,Reducción significativa del coste del sistema y del espacio de instalaciónApoya el control de extinción de gas para 4 zonas de incendio independientes, lo que permite el inicio de retraso, arranque/parada de emergencia, activación de estroboscopo más sonoro y funciones de retroalimentación de descarga.También cuenta con 1 bucle de alarma de incendio con hasta 255 puntos direccionables, que cumple los requisitos de protección contra incendios de edificios medianos y grandes.

2Diseño modular Configuración flexible

Adopta una estructura modular de enchufe, el panel consta de sección de control principal, sección de bucle, sección de línea dedicada, sección de control de extinción de gas y fuente de alimentación.Los módulos pueden configurarse de forma flexible de acuerdo con los requisitos del proyectoLa expansión o el mantenimiento posterior sólo requieren conectar o desconectar los módulos correspondientes sin reemplazar toda la unidad, lo que reduce significativamente los costes de actualización.Se puede configurar con hasta 6 puntos de control dedicados de tres cables con circuito abierto y detección de cortocircuito, garantizando un control fiable de equipos importantes como bombas de incendio y ventiladores de escape de humo.

3Display chino de color Operación intuitiva

Equipado con una pantalla LCD de colores de caracteres chinos de 4 pulgadas con resolución 480 × 272, que proporciona una pantalla clara e intuitiva.La interfaz completa de menú chino permite una operación fácil a través de presiones simples de botones sin necesidad de memorizar comandos complejosLa microimpresora integrada puede imprimir toda la información de alarma, fallo y operación en chino, facilitando los registros de servicio y el seguimiento de eventos.

4Instalación fácil de dos buses no polarizados

Utilizando tecnología de dos buses no polarizados para la conexión del dispositivo de campo, los botones de arranque/parada de emergencia, indicadores de descarga de gas, estroboscopio de sonido y módulos de interruptor manual/automático se pueden conectar fácilmente.El cableado no requiere distinción de polaridadLa distancia de comunicación puede alcanzar hasta 1000 metros, apoyando una gran cobertura del edificio y reduciendo la necesidad de equipos de relé.

5Protección múltiple segura y confiable

El circuito adopta un diseño de aislamiento con un fuerte rendimiento antiinterferencia, lo que garantiza la estabilidad y fiabilidad del sistema.y la energía de espera utiliza baterías de plomo-ácido selladas de 12V/12AHCuando falla la energía principal, cambia automáticamente a energía de espera, asegurando el funcionamiento continuo del sistema.y fallo del dispositivo, identificando y indicando rápidamente las anomalías.

6. Función de red Monitoreo centralizado

A través del bus CAN, puede conectarse con JB-TG-TC5000, JB-LT-TC5200 y otros paneles de control de alarma de incendio para formar un sistema de control de alarma de incendio y extinción de gases.Interfaz RS485 puede conectarse a dispositivos gráficos de visualización en la sala de control de incendios para monitoreo centralizado remotoApoya el funcionamiento en modo esclavo, lo que facilita la construcción de redes jerárquicas de alarma contra incendios en grandes complejos de edificios.

7. Programación en el sitio personalizable

Con una capacidad de programación completa en el sitio, la programación de lógica de enlace y la entrada de anotaciones chinas se pueden realizar a través del teclado del panel de control o la conexión USB a una computadora.Apoya tanto la programación de enlace estándar como los métodos de programación fuera de líneaLas fórmulas de enlace admiten comodines, lógica AND/OR, condiciones de conteo y otras relaciones lógicas complejas, satisfaciendo los requisitos de enlace personalizados de varios edificios.

Especificaciones técnicas

Descripción del bloque terminal

Asignación de la dirección de la zona de extinción de gas

Valor de las aplicaciones comerciales

Reducir el coste del sistema: El diseño integrado de alarma y extintor de gases elimina la necesidad de controladores adicionales de extintor de gases, ahorrando costes de adquisición de equipos y espacio de instalación.

Mejorar la eficiencia de las instalaciones: La tecnología de dos buses no polarizados simplifica los procesos de cableado, reduciendo significativamente la dificultad de instalación y los costes laborales, acortando los ciclos de proyecto.

Asegurar la seguridad en zonas críticas: la función de control de extinción por gas de 4 zonas es adecuada para centros de datos, archivos, salas de instrumentos de precisión y otros lugares que requieran extinción por gas,proporcionar un control preciso y fiable de la extinción de incendios.

Gestión conveniente: pantalla grande de pantalla china para una operación intuitiva; impresora incorporada para la grabación en tiempo real, facilitando la gestión del servicio; autoridad de operación de varios niveles evita la operación no autorizada.

Expansión flexible: El diseño modular permite una expansión posterior; la función de red permite redes jerárquicas de protección contra incendios, cumpliendo con los requisitos de desarrollo por etapas y actualización funcional.

Instrucciones de instalación y uso

1. Condiciones de instalación: Temperatura de funcionamiento de 0°C a +40°C, humedad relativa ≤95% no condensante, sólo para uso interior

2. Método de instalación: montado en la pared, dimensiones 385 mm × 134 mm × 510 mm

3. Requisitos de cableado:

   • Bus: ≥1,0 mm2 RVS pareja retorcida, resistencia ≤20Ω

   • Línea eléctrica: ≥ 2,5 mm2 de cable para vehículos recreativos

   • Línea de control dedicada: ≥1,0 mm2 de cable RV

   • Cables de conexión a tierra: 4,0 mm2 de cable de cobre, resistencia a la conexión a tierra < 4Ω

4. Notas de puesta en marcha: Al poner en marcha las funciones de extinción de gases, desconectar todas las conexiones de las válvulas de solenoide o ajustar el modo de funcionamiento al modo de puesta en marcha para evitar descargas accidentales

5. Niveles de operación: Nivel 1 (operación básica), Nivel 2 (configuración del usuario), Nivel 3 (configuración del sistema), salida automática después de 30 segundos de inactividad

Precauciones

• Este panel de control es sólo para uso en interiores; no instale en ambientes húmedos, de alta temperatura, polvorientos o corrosivos

• Cuando se pongan en marcha o se mantengan las piezas de extinción de gas, desconectar las conexiones de las válvulas de solenoide o ponerlas en modo de puesta en marcha.

• Siempre utilice un multímetro para comprobar la seguridad antes de conectar las bobinas de las válvulas electrónicas

• El controlador debe estar adecuadamente conectado a tierra para garantizar la seguridad.

• El mantenimiento y la reparación sólo deben ser realizados por técnicos cualificados

• En caso de alarma, presione el botón "Silencio" primero, confirme la condición de fuego, y luego manejar en consecuencia
