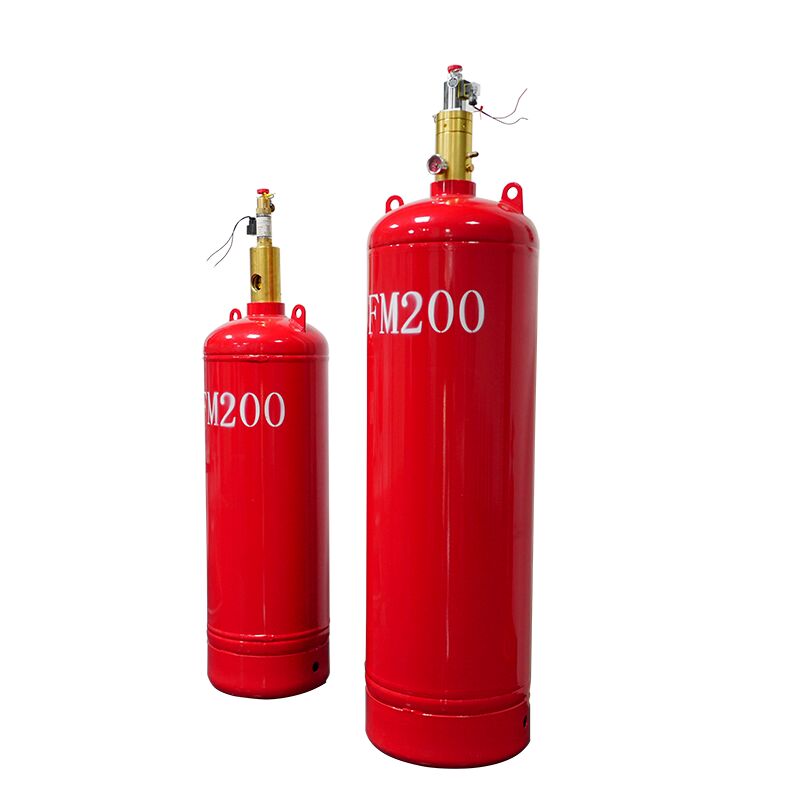

Cilindro de acero de grado profesional / Recipiente de supresión de incendios compatible con FM200

Filtro de gas de red de tuberías FM200

Introducción completa del sistema:


El sistema automático de extinción de incendios HFC-227ea (FM200) es una solución integral de extinción de incendios a base de gas.

• Conjunto de cilindros y soportes de montaje de agentes extinguidores de incendios

• Conjunto de botellas de gas de accionamiento y válvulas de contenedores

• Valvas de retención de líquidos y válvulas de retención de gases

• Dispositivos de accionamiento y tuberías de control de gas

• Las demás máquinas y aparatos para la fabricación o el almacenamiento de productos del capítulo 85

• Los demás aparatos para la fabricación de equipos para la fabricación de equipos para la fabricación de equipos para la fabricación de equipos para la fabricación de equipos para la fabricación de equipos

• Redes de tuberías y boquillas de descarga

• Detectores de incendios y paneles de control de gas para la extinción de incendios

• Alarmas sonoras y visuales, alarmas, indicadores de descarga y botones de arranque/parada de emergencia

Conjunto de cilindros de agentes extinguidores de incendios

1) Propósito

El conjunto de cilindros está diseñado para almacenar el agente extintor de incendios HFC-227ea (FM200).y indicación de presión.

2) Estructura

El conjunto de cilindros consta de una válvula de contenedor, un tubo sifón y un contenedor de almacenamiento.

• Contenedor de almacenamiento:Un cilindro de acero soldado y recargable acabado con un revestimiento epoxi rojo para su resistencia a la corrosión.

• Válvula de contenedor:Comprende un cuerpo de válvula, un dispositivo de accionamiento, un pistón, un indicador de presión y un dispositivo de alivio de presión.Se puede activar neumáticamente (mediante presión de piloto de nitrógeno) o manualmente para liberar el agente extintor.

3) Parámetros técnicos principales

4) Instrucciones de instalación

1. PosicionamientoEl emplazamiento de la instalación deberá ajustarse a los dibujos de diseño y los cilindros deberán colocarse en el orden indicado por sus números de identificación.La diferencia de altura entre los cilindros no debe exceder de 20 mm.Se debe mantener una distancia mínima de 1,0 m entre el lado de operación y cualquier pared o entre los lados de operación adyacentes.

2. Operación de emergencia manual:En caso de emergencia, retire el alfiler de seguridad del actuador, active el mango manual uno por uno y gire la palanca de levas para abrir todas las válvulas del contenedor y liberar el agente extintor.

5) Instrucciones de mantenimiento

Se realizará una inspección visual mensual. El conjunto de cilindros sólo podrá seguir siendo utilizado si se confirman las siguientes condiciones:

• No hay deformación por impacto ni daños mecánicos

• No hay óxido ni corrosión visible en la superficie

• El revestimiento protector permanece intacto

• El alfiler de seguridad y el sello de manipulación están en su lugar e intactos

6) Nota importante

El alfiler de seguridad de la válvula de contenedor está diseñado específicamente para bloquear la palanca de levas en posición.sóloCuando se requiere la accionamiento manual de la válvula del contenedor.No es así.Interferir con la activación neumática del contenedor de nitrógeno normal durante el funcionamiento automático del sistema.

Parámetros detallados:
