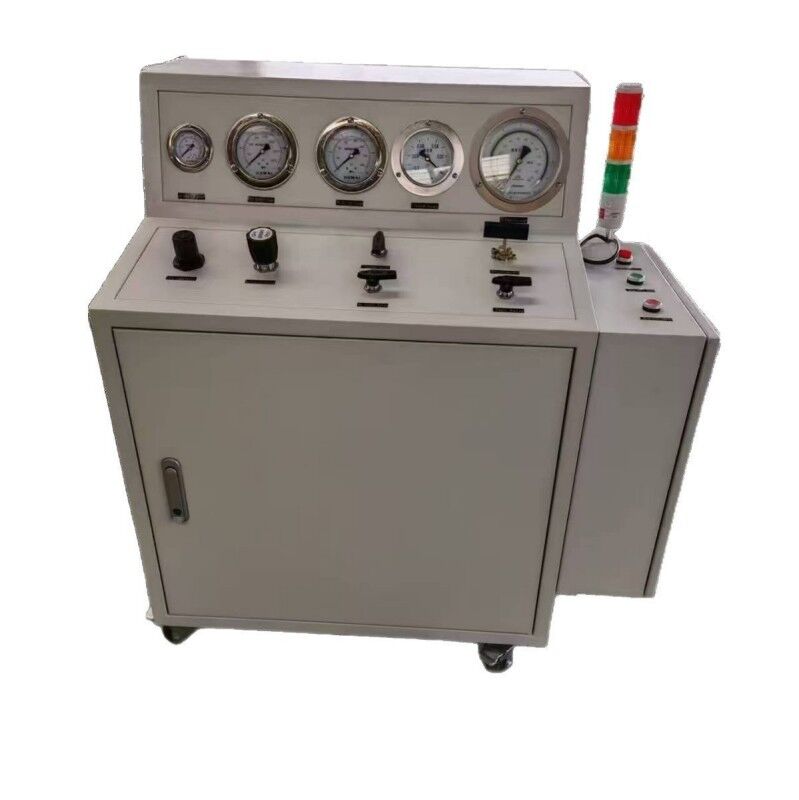

Equipo de llenado de agentes extinguidores de perfluorohexanona
Resumen del producto:
ElEquipo de llenado de perfluorohexanona (Novec 1230) con agentes extintores de incendioses un sistema de llenado profesional, de alta precisión y seguro diseñado para sistemas de extinción de incendios con agentes limpios.centros de datos, centrales eléctricas, instalaciones petroquímicas, salas de telecomunicaciones e instalaciones industriales.
El sistema integra una reducción de presión de nitrógeno, una alarma de presión de llenado, una unidad de bombeo al vacío y una interfaz de alarma de peso reservado.,y un rendimiento de llenado preciso.
Función del cuerpo de la válvula del equipo:
| Valvula de reducción de presión F1 |
Controlar la presión del nitrógeno cuando entra en el sistema para garantizar un proceso de llenado estable y seguro. |
| Válvula de alivio de presión F2 |
Liberar el exceso de presión en caso de emergencia para proteger el equipo y los cilindros de gas de daños por alta presión. |
| F3 Válvula de almacenamiento de productos químicos |
Controlar el flujo del agente extintor desde el depósito de almacenamiento del agente hasta el cilindro de llenado. |
| F4 válvula de almacenamiento de nitrógeno |
Controlar el gas nitrógeno del depósito de almacenamiento en la tubería del equipo para proporcionar presión para llenar el agente extintor. |
| Válvula del cilindro de gas F5 |
Se utiliza para conectar cilindros de agentes extinguidores y controlar la apertura o el cierre del canal de fluido del cilindro. |
| F6 válvula de vacío |
Se utiliza para abrir o cerrar la extracción de aire del cilindro de gas para reducir la presión dentro del cilindro y garantizar la pureza del agente extintor de incendios. |
| Válvula F7 |
Control del flujo de perfluorohexanona en la botella de gas |
| Válvula F8 |
Acceso controlado a las botellas de gas |
| Válvula F9 |
Controlar el paso del nitrógeno al cilindro de gas y proporcionar presión al cilindro de gas. |
Ventajas clave
| Características |
Beneficio |
| Alta precisión de llenado (± 0,5%) |
Asegura el peso constante del agente y minimiza el error humano |
| Presión máxima de llenado: 5,6 MPa |
Cumple plenamente los requisitos de presión del sistema de extinción de incendios FM200 |
| Sistema de bombeo de vacío (≤ -0,09 MPa) |
Elimina el aire residual antes de llenar para mejorar la pureza del agente y la fiabilidad del sistema |
| Alarma automática de presión |
Proporciona una advertencia en tiempo real a presión preestablecida para una operación segura |
| Compatibilidad con varios cilindros |
Apto para varias capacidades de cilindros en aplicaciones de ingeniería y de fábrica |
| Control de presión estable |
Rango de reducción de presión de nitrógeno ajustable de 0 a 10 MPa |
Aplicaciones típicas
-
Protección contra incendios de los centros de datos
-
Sistemas de extinción de incendios de la industria eléctrica
-
Instalaciones petroquímicas
-
Salones de equipos de telecomunicaciones
-
Sistemas de extinción de incendios marinos y en alta mar
-
Fabricantes y proveedores de mantenimiento de equipos contra incendios
Operación de llenado con heptafluoropropano:
Paso 1 Instalación inicial y llenado de nitrógeno
Después de que el cilindro esté con válvula, muévelo a la sala de llenado, fije el cilindro y conecte la tubería entre el cilindro y la estación de llenado.Ajustar la alarma del manómetro de presión eléctrico de contacto y la presión de salida de la válvula reductora de presiónAbre la válvula del contenedor del cilindro y luego abre lentamente la válvula de nitrógeno para llenarla de nitrógeno.Control de la velocidad de aumento de la presión a no más de 1 MPa por minuto hasta que la presión alcance la presión máxima de funcionamiento especificada (consulte la tabla de comparación de la presión de ensayo)Cerrar la válvula del contenedor del cilindro y trasladar el cilindro a la sala de ensayo de presión para una prueba de sellado del cilindro.
Paso 2: evacuación del vacío
Después de que el cilindro pasa la prueba de sellado, moverlo a la plataforma de la balanza en la sala de llenado.Luego abra la válvula de alivio de presión para aliviar la presiónDespués de que el alivio de la presión esté completo, active la función de vacío y abra la válvula de vacío.09 MPa y estabiliza, cierre la válvula de vacío y detenga la bomba de vacío.
| El volumen |
8L a 30L |
40 litros |
70 litros |
90L |
100 litros |
120 litros |
- No más de 150 litros |
180L |
| Tiempo mínimo de vacío |
30 años |
40S |
50S |
56S |
60S |
65S |
El 78S |
93S |
Paso 3 Control del punto de rocío
Ajuste el manómetro eléctrico de presión de contacto y la presión de salida de la válvula de alivio de presión a 1 MPa. Abra la válvula de nitrógeno y la válvula de llenado para llenar el cilindro de nitrógeno.desplazando cualquier gas residual. Ajuste lentamente la presión de nitrógeno a 1 MPa. Una vez completada, cierre ambas válvulas. Utilice un medidor de punto de rocío para comprobar el punto de rocío del gas en el cilindro. Manténgalo dentro de 10 ppm.Si el punto de rocío es superior a 10 ppm, se repite la evacuación y la sustitución del nitrógeno hasta que se cumpla el requisito antes de proceder al llenado del agente.
Paso 4 Agente de llenado
Una vez que el punto de rocío cumpla con el nivel requerido, abra la válvula de alivio de presión.
El peso del cilindro se calcula en la balanza, y luego se establece el peso del agente deseado de acuerdo con el orden de producción o las especificaciones.Al mismo tiempoCuando el manómetro comience a liberar el agente extintor, deje de ventilar y cierre el manómetro con seguridad.
Cuando el agente alcanza el peso establecido, la estación de servicio emitirá una alarma de sobrepeso, indicando la finalización y el cierre automático de la línea.
Especificaciones de llenado:
-
Mantener una velocidad de llenado no superior a 3 kg por segundo
-
Tolerancia de volumen de llenado: +0,5 kg / -0 kg (por ejemplo, para un pedido de 60 kg, llenado de control entre 60 y 60,5 kg)
Paso 5: Presurización del nitrógeno
Ajuste la presión de salida de la válvula reductora de presión de acuerdo con la presión de llenado requerida para las condiciones de temperatura específicas.Presione lentamente el cilindro abriendo la válvula de nitrógeno y la válvula de llenado. Controlar la velocidad de presurización a no más de 1 MPa por minuto.
Cuando la presión de llenado alcance el nivel especificado, cierre ambas válvulas, luego cierre la válvula del contenedor del cilindro y abra la válvula de alivio de presión para aliviar la presión en la tubería.Después de que se complete el alivio de la presión, desconecte la tubería de la válvula del recipiente del cilindro.
Paso 6 Inspección y almacenamiento después del llenado
Si no hay pérdida de presión o pérdida de peso, se debe verificar si el producto se encuentra en condiciones adecuadas para el tratamiento.trasladar el cilindro al área del producto semiacabado para su almacenamiento.
Si la presión es demasiado baja, vuelva a presionar para cumplir con los requisitos correspondientes.
Nota complementaria:Si la presión en el depósito del agente es insuficiente para permitir su descarga, el depósito deberá presurizarse y la presión añadida no excederá de 2 MPa.
