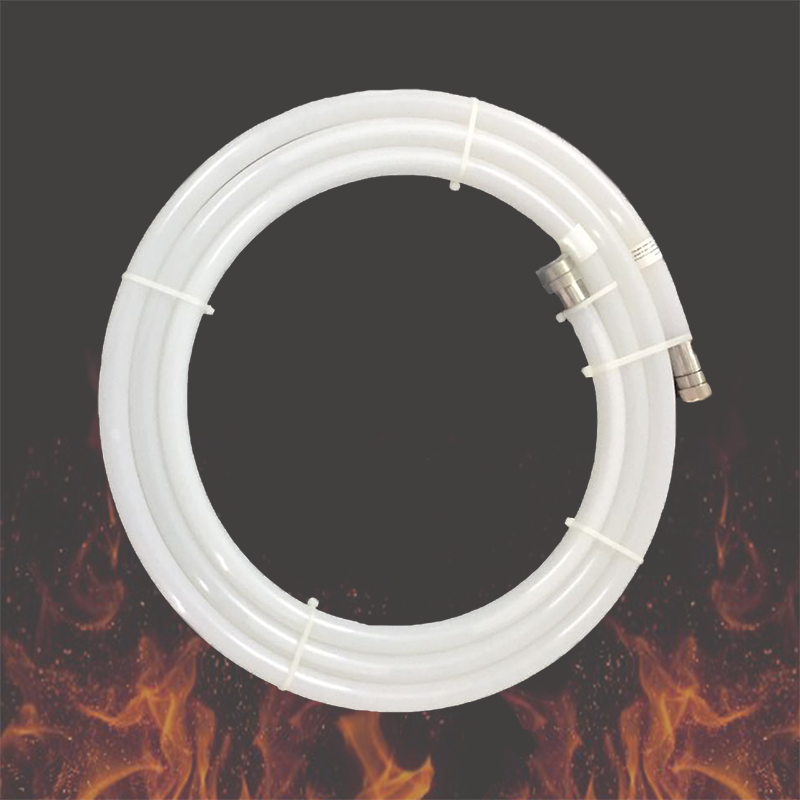

Tubo automático de sistema de incendios fm200 - liberación directa para protección contra incendios de gabinetes eléctricos

1. Descripción general del producto

1.1 Especificaciones técnicas

Notas importantes sobre el cálculo de la cobertura:

• Al calcular el volumen del espacio protegido, incluya todos los equipos del interior (por ejemplo, bloque de motor, baterías o bastidores). No restar volumen del equipo.

• Este sistema está diseñado paraespacios cerrados. Las aberturas parciales, el alto flujo de aire o la ventilación activa pueden reducir significativamente la eficacia de la extinción.

• El comportamiento del fuego involucra muchas variables que son difíciles de predecir. Por lo tanto, no se puede garantizar una extinción exitosa en todas las condiciones.

• La extinción eficaz de incendios depende de múltiples factores más allá de la cantidad del agente, entre ellos:

  • Geometría espacial y grado de cerramiento.

  • Circulación de aire y ventilación.

  • Temperatura ambiente

• Para una selección óptima del sistema (tipo de agente, cantidad de llenado y método de instalación), consulte con nuestro equipo técnico.

Aplicaciones inadecuadas:
Este sistema esno adecuadopara:

• Productos químicos que se oxidan rápidamente sin aire (p. ej., nitrato de celulosa, pólvora)

• Metales reactivos (p. ej., litio, sodio, potasio, magnesio, titanio, circonio, uranio, plutonio)

Restricciones de uso:

• Este sistema esno es un extintor portátil. No intente operarlo manualmente ni dirigir el agente con la mano.

• Utilice este sistemasolocomo se describe en este manual.

1.2 Operación del sistema

El tubo automático de extinción de incendios está diseñado específicamente para proteger pequeños recintos con alto riesgo de incendio. operasin ninguna fuente de alimentación externay se activa únicamente por detección de celo.

Cuando la temperatura dentro del recinto protegido aumenta hasta el umbral crítico, el tubo de detección se funde en el punto donde el calor es más intenso. Esto crea una abertura que libera todo el agente extintor directamente sobre la fuente del incendio, brindando una supresión rápida y específica.

1.3 Aplicaciones del sistema

Basado en el volumen protegido, este sistema es adecuado (y puede superar) las siguientes aplicaciones:

• Marina: Compartimentos de motor de barco

• Vehículos de carretera: Coches, SUV, furgonetas, vehículos recreativos, minibuses

• vehículos todoterreno: Vehículos todo terreno, tractores, montacargas, equipos de construcción, carritos de golf, cortadoras de césped

• Infraestructura eléctrica: Cuadros de distribución, cajas de fusibles, racks de servidores, armarios eléctricos.

2. Estructura del sistema

2.1 Tubo de presión

El tubo de presión sirvefunciones duales—tanto como recipiente de almacenamiento como como elemento de detección. El agente extintor se almacena directamente dentro del tubo.

Propiedades de los materiales:
El tubo está fabricado con un plástico especializado estabilizado al calor y resistente a los rayos UV. Ofrece una excelente resistencia a:

• La mayoría de los alcoholes, bases y agua.

• Éteres, cetonas e hidrocarburos.

• Aceites minerales, combustibles estándar, soluciones salinas y ácidos orgánicos.

Compatibilidad química:
Para aplicaciones que involucran ácidos minerales, fenol u otros químicos agresivos, consulte a nuestro equipo técnico antes de la instalación.

Precauciones de manejo:

• El tubo essiempre bajo presión-tratar con cuidado.

• Hacernodañar, perforar, dejar caer o tirar el tubo.

• Durante el transporte: asegurar contra el movimiento; evitar la fricción del suelo.

• HacernoIntente reparar un tubo dañado.

• Almacenar en un área seca y bien ventilada, lejos de:

  • Fuentes de calor fuertes

  • Productos químicos agresivos (sustancias cáusticas o corrosivas)

  • Objetos afilados

  • Vibración o carga pesada

Siempre asuma que el tubo está presurizado.a menos que se confirme que está vacío.

2.2 Agente extintor de incendios: HFC-227ea o Novec 1230

Información de salud y seguridad:

Aunque el agente está clasificado como no tóxico, se debe evitar una exposición innecesaria:

• Ninguna persona debe permanecer expuesta.al agente durante más de 5 minutos, incluso en concentraciones inferiores a niveles peligrosos.

• Tras el alta, el agente es liberado enalta presión y muy baja temperatura.

Distancias de instalación segura:

• Mantener al menos1 metrodesde cualquier estación de trabajo permanente a menos que el sistema esté cerrado o se instalen barreras para evitar la descarga del agente sobre el personal.

Riesgo de asfixia:

• En forma gaseosa, el agente esmás pesado que el aire. Puede acumularse en áreas bajas o cerradas, provocando deficiencia de oxígeno y asfixia.

• Después de la descarga del sistema, ventile el área de forma natural o mecánica.No entrarhasta que se complete la ventilación.

Consideraciones de ocupación:
Si hay personas presentes regularmente en el área protegida, consulte con nosotros para garantizar que el diseño del sistema evite exceder los niveles de concentración seguros durante la descarga.

Peligros de inhalación:

• No respirar los vapores. La exposición a altas concentraciones puede causar:

  • Pérdida temporal de actividad nerviosa, entumecimiento, mareos, confusión.

  • Pérdida de coordinación, somnolencia, pérdida del conocimiento.

  • Latidos cardíacos irregulares, palpitaciones, desmayos, debilidad.

• Las concentraciones extremas pueden causar la muerte sin previo aviso.

Congelación y protección ocular:

• El agente líquido puede causarcongelaciónal contacto con la piel o los ojos.

• Utilice siempre:

  • guantes protectores(tipo impermeable) al manipular fugas

  • Gafas de seguridad con protectores laterales.durante la instalación, inspección o mantenimiento

Advertencia de descomposición térmica:

• El agente se descompone bajo exposición prolongada a altas temperaturas, formando subproductos tóxicos (haluros de hidrógeno).

• Después de un incendio, ventile inmediatamente para evitar la exposición prolongada al calor del agente.

• Usa el sistemasoloen la forma especificada por el fabricante.

2.3 Manómetro

La presión actual del sistema se puede leer directamente en el manómetro, que está montado en el racor del tubo.

2.4 Accesorios de tubería

• El tubo está sellado en ambos extremos conaccesorios de acero inoxidablepara mantener la presión.

• Un accesorio acomoda el manómetro; el otro está sellado con un tornillo de sellado.

• Los accesorios también permiten la conexión a un opcionalinterruptor de presión, que monitorea la presión interna y envía una señal a un panel de alarma o dispositivo externo (por ejemplo, para desconectar la energía) al momento de la descarga.

Importante:

• HacernoIntente quitar los accesorios mientras el tubo está bajo presión.

• Proteja las piezas metálicas de sustancias corrosivas durante el almacenamiento y transporte.

3. Instalación

3.1 Instalación del producto

Desembalaje:

• El tubo se fija con bridas dentro del embalaje. Cortar lazoscon cuidadopara soltar el tubo.

• Retire las almohadillas de silicona o plástico de los accesorios o de la superficie del tubo.

Accesorios de montaje:

• Se incluyen bridas para cables de instalación. Se pueden utilizar otros métodos de montaje (por ejemplo, abrazaderas metálicas con aislamiento de caucho), siempre que sean adecuados para el entorno del gabinete.

• Recomendado: Utilice soportes duraderos y resistentes al calor para evitar que el tubo se desprenda durante un incendio.

• no usarMateriales de sujeción metálicos (abrazaderas de acero, alambre, chapa) que puedan entrar en contacto directo con el tubo.

Enrutamiento de tubos:

• La forma del tubo cuando está sujeto esNo especificado—Se puede adaptar a la disposición del recinto.

Etiqueta de advertencia:

• Aplique la etiqueta de advertencia a unsuperficie plana y visible.

• Limpiar bien la superficie antes de la aplicación.

• HacernoAplicar en áreas que alcanzan altas temperaturas (por ejemplo, bloque de motor).

3.2 Instrucciones de instalación

1. Posicionamiento: Coloque el sistema lo más cerca posible de las áreas de mayor riesgo.

2. Evitar barreras: No lo instale detrás de obstrucciones que puedan bloquear la penetración del agente y reducir la efectividad de la extinción.

3. Tratar con cuidado: Evite el contacto con objetos punzantes. No doble con fuerza ni rompa el tubo.

4. Montaje seguro: Sujete el sistema firmemente para que no se pueda mover. Distancia máxima entre soportes:25cm.

5. Anclaje a piezas sólidas: Sujete únicamente a componentes estructurales fijos, nunca a piezas móviles (por ejemplo, ventiladores de motor). Asegúrese de que los sujetadores permanezcan intactos durante la operación del vehículo.

6. Despeje de la fuente de calor: No coloque el tubo en contacto directo o inmediatamente adyacente a piezas que excedan80°Cdurante el funcionamiento (p. ej., bloque de motor, turbocompresor, tubos de escape, inductores).

7. Protección ambiental: Evite la exposición a productos químicos agresivos y condiciones climáticas directas.

8. Evite daños a otros equipos: Asegúrese de que la instalación no dañe los componentes circundantes.

9. Advertencia de contacto galvanizado/cincado: HacernoPermita que el tubo entre en contacto con objetos galvanizados o galvanizados, ya que esto puede causar corrosión galvánica y provocar la degradación y falla del tubo.

3.3 Advertencias

• Usarsolo componentes originales. El reemplazo de piezas con artículos no aprobados anula la garantía, puede provocar un mal funcionamiento del sistema y plantea riesgos de seguridad.

• El sistema es ununidad independiente. Hacernoconecte varias unidades juntas.

• El sistema esno compatiblecon otros sistemas de extinción de incendios. No intente interconectarse.

• La instalación debe ser realizada porpersonal cualificado de 18 años o más. Un manejo incorrecto puede provocar un mal funcionamiento y poner en peligro la seguridad.

4. Mantenimiento

4.1 Mantenimiento y vida útil

• El sistema requieresin mantenimiento de rutina especial.

• Recomendado: Inspección visual periódica para comprobar:

  • Nivel de presión

  • Estanqueidad del ajuste

  • Signos de roce o desgaste.

• Duración: 10 años (puede ser menor dependiendo de las condiciones de aplicación).

4.2 Eliminación del producto

• Un sistema descargado consta de piezas de metal y plástico.

• Eliminar de acuerdo conregulaciones locales de gestión de residuos.

• Para un reciclaje adecuado, devuelva los sistemas cargados a su proveedor local.

4.3 Inspección visual

Durante la manipulación, es posible que observeburbujas que se mueven dentro del tubo—Esto indica la presencia de funcionalidad del agente y del sistema.

Inspeccionar para:

• Ranuras profundas, marcas de tensión o abolladuras en el tubo

• Corrosión en piezas metálicas.

• Cualquier signo de fuga alrededor de los accesorios.

4.4 Inspección de presión

• Debido a las propiedades físicas del agente,La presión varía con la temperatura ambiente.:

  • Mayor temperatura → mayor presión

  • Temperatura muy baja → la presión de vapor puede acercarse a cero

4.5 Advertencia: cuándo reemplazar

Reemplace el sistema inmediatamente si:

• Ha sido descargado o vaciado.

• Ha estado expuesto al fuego directo.

• El tubo muestra daños como se describe en la Sección 4.3.

• Las piezas metálicas muestran corrosión o daños visibles.

Acciones prohibidas:

• Hacernodesenrosque el manómetro, el tornillo de sellado o el interruptor de presión.

• Hacernomodificar o reparar el sistema; sólo personal calificado puede realizar el servicio.

• Las modificaciones no autorizadas anulan la garantía y pueden causar lesiones.

Precaución con el sistema caliente:

• Si el sistema ha estado expuesto a altas temperaturas (por ejemplo, funcionamiento del motor), la presión interna puede exceder15 barras—Se acerca la presión de estallido.

• HacernoAplicar tensión mecánica a un sistema caliente. Espere hasta que se enfríe antes de manipularlo.

5. Descargo de responsabilidad

El proveedor y el fabricante deberánno ser responsablepor cualquier lesión, pérdida de vida, daño a la propiedad o pérdida financiera resultante de:

• No seguir las instrucciones de instalación, operación o mantenimiento de este manual.

• Incumplimiento de las advertencias de seguridad

• Modificaciones no autorizadas o uso de componentes no originales.
