Tipo de red de tuberías del sistema automático de extinción de incendios IG100

Descripción:

IG100 utiliza 100% nitrógeno presurizado, que representa el 78% de la atmósfera, como agente extintor. Su potencial de agotamiento de la capa de ozono (ODP) y su potencial de calentamiento global (GWP) son cero. El tiempo de retención atmosférica es cero sin efectos adversos sobre el medio ambiente.Integra completamente el concepto de diseño del sistema de extinción de incendios en la nueva era., para que el producto tenga con éxito la función de protección ambiental y extinción eficiente de incendios.

IG100características:proteger el medio ambiente ecológico de la tierra,sLa seguridad y la higiene no interfieren con la visión., sin manchas causadas por el agente extintor, duradero con efecto de extinción de incendios. El nitrógeno se puede separar del aire y producir a partir de una amplia gama de fuentes a un precio económico.

Combinado con un dispositivo de extinción y accesorios electrónicos, todo el sistema puede activarse automáticamente. Puede monitorear la situación de la región protectora a través de detectores y luego también puede iniciar el dispositivo de extinción automáticamente a través del actuador solenoide. De modo que todo el sistema puede lograr una automatización total. Por lo tanto, se puede evitar que nadie se dé cuenta del incendio cuando ocurre y también se ahorra mucho dinero en empleo para supervisar el área protectora.

La gestión de múltiples zonas también implica el control seguro de todo el sistema. Podemos usar un sistema para proteger múltiples zonas a través dedistribuidoválvulas. Puedehacertoda la alternativa del sistema apuntando a diferentes zonas de protección. El agente se puede descargar en el lugar donde ocurre el incendio. Será muy eficaz apagar el fuego en poco tiempo. Una cosa que hay que mencionar es que se debe preparar una pequeña habitación que sirva de espacio de almacenamiento para todo el sistema.

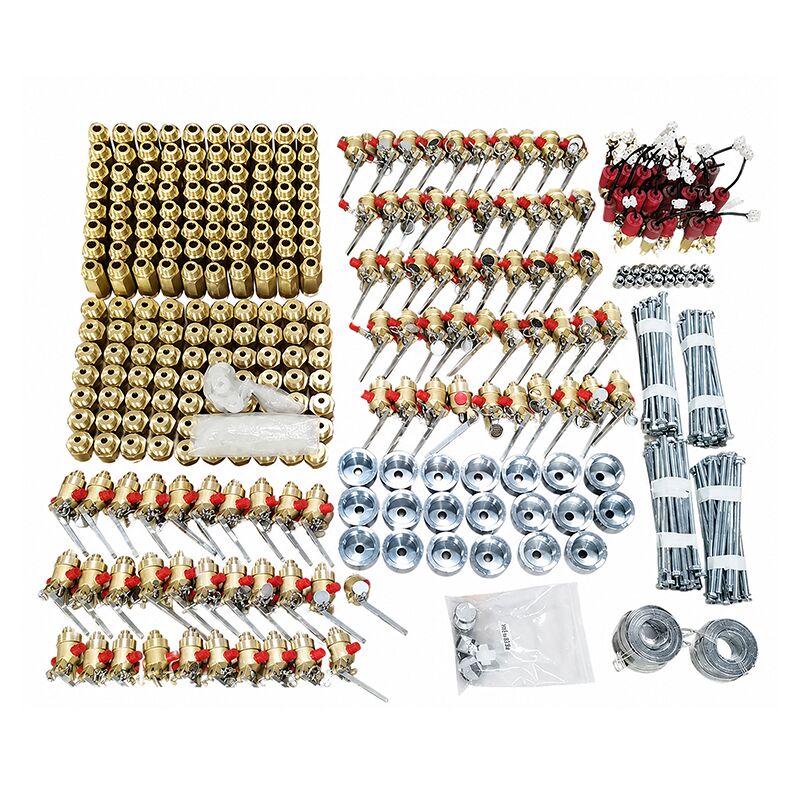

Componentes, estructura y parámetros del sistema:

1. Paquete de cilindros de agente extintor de incendios:

Estructura: El grupo de cilindros de extinción de incendios de gas mixto IG541 consta de contenedores de almacenamiento y agente extintor de incendios, válvulas de contenedores, dispositivos de alivio de seguridad, manómetros, etc.

2. Válvula del contenedor

2.1 Esquema estructural (ver figura a continuación)

2.2 Rendimiento principal

2.3 Propósito

La válvula del contenedor está instalada en el cilindro de almacenamiento del agente extintor para sellar el agente extintor en el interior. Durante un incendio, la válvula generalmente se abre accionando gas para liberar el agente extintor para la extinción del incendio.

2.4 Instrucciones de uso y mantenimiento

2.4.1 La válvula del contenedor presenta dos modos de operación: activación por gas y operación mecánica manual. La activación por gas implica que el gas de activación impulsa el vástago del pistón dentro del cilindro actuador para perforar el diafragma de trabajo de la válvula del contenedor, abriendo así la válvula. La operación mecánica manual requiere la operación manual de la manija de la válvula del contenedor para abrir la válvula; este modo se emplea en situaciones de emergencia.

2.4.2 La válvula del contenedor está equipada con un diafragma de seguridad (con una presión de explosión de 23 MPa) para evitar una presión excesiva dentro del cilindro del agente extintor liberando presión, garantizando así la seguridad del cilindro. En condiciones normales, el diafragma de seguridad permanece inactivo; sólo puede romperse en circunstancias anormales, como una presión de llenado excesivamente alta o una temperatura ambiente elevada. Si el diafragma de seguridad se rompe y se libera la presión del cilindro, se debe reemplazar el diafragma inmediatamente, realizar una prueba de integridad del sello y rellenar el cilindro con agente extintor de incendios.

Al reemplazar el diafragma, solo se deben utilizar diafragmas proporcionados por nuestra empresa que sean idénticos en modelo y especificaciones al original y que hayan pasado las pruebas; La sustitución arbitraria está prohibida.

2.4.3 Durante el llenado del agente extintor de incendios, el puerto de llenado (como se muestra en la figura anterior) debe estar conectado a la fuente de gas; simplemente afloje el tornillo de fijación para proceder con el llenado. Una vez finalizado, se debe apretar el tornillo de seguridad antes de retirar el conector de llenado. El llenado del agente extintor de incendios deberá ser realizado por profesionales cualificados.

2.4.4 Después de operar la válvula del contenedor, se debe restablecer manualmente e inspeccionar para detectar cualquier anomalía antes de reanudar su uso.

3. Actuador de aire

3.1 Propósito

El actuador de gas está montado en el contenedor para activar su válvula. Durante un incendio, el controlador emite un comando de extinción de incendio, activando el banco de cilindros de gas correspondiente a la válvula de selección. Este banco libera el gas de activación, que abre la respectiva válvula de selección. Luego, el gas de activación fluye a través de una válvula de retención de gas hacia la tubería del actuador, impulsando la cuchilla interna para perforar el diafragma de trabajo en la válvula del contenedor, abriendo así la válvula. Posteriormente, la válvula libera el agente extintor para sofocar el fuego.

Durante la activación manual, retire el pasador de seguridad, presione la manija manual para perforar el diafragma de trabajo en la válvula del contenedor, abra la válvula y libere el agente extintor para extinguir el fuego.

Modelo _ Diagrama Estructural y Principales Parámetros de Desempeño:

4. Conjunto del cilindro de gas impulsor:

Estructura: Consta de un cilindro de aire y una válvula de arranque electromagnética.

Principio de funcionamiento: el cilindro de gas es un recipiente a presión de acero lleno de nitrógeno a alta presión. En caso de una alarma de incendio, el controlador de alarma contra incendios genera una corriente CC de 24 V, que activa el electroimán para abrir la válvula de arranque y liberar el nitrógeno del cilindro. Luego, el nitrógeno liberado fluye a través de la tubería de impulsión, abriendo la válvula del contenedor. Durante emergencias, el pasador de seguridad del botón manual también se puede quitar, lo que permite la activación inmediata de la válvula de arranque al presionar el botón.

5. Válvula del conjunto del cilindro de gas de accionamiento-contenedor:

Estructura: La válvula manual/electromagnética consta del cuerpo de la válvula principal, el asiento de conexión, el electroimán, la varilla del actuador, el resorte, el botón manual y el pasador de seguridad manual.

Principio de funcionamiento: La válvula manual/electromagnética se instala en el conjunto de botella de inicio o en la válvula del contenedor. Cuando ocurre una alarma de incendio en el área protegida, el controlador de alarma contra incendios genera una corriente CC de 24 V, activando el electroimán para empujar la varilla del actuador y abrir la válvula del contenedor o la válvula de arranque. En caso de emergencia, el pasador de seguridad manual se puede quitar inmediatamente y presionar el botón para abrir el contenedor o la válvula de arranque.
