Tipo de red de tuberías del sistema automático de extinción de incendios IG541

Descripción:

El extintor de incendios de gas mixto IG541 El agente es incoloro, inodoro, Gas comprimido no tóxico, no conductor y puramente "verde".¿Qué quieres decir?nitrógeno, argón y dióxido de carbono¿Qué quieres decir?Durante la extinción de incendios, no obstaculiza la visibilidad, ni genera diferencias de temperatura ni productos de descomposición corrosivos.La liberación de este agente simplemente devuelve los gases naturales al medio ambienteEn el caso de los agentes de extinción a base de halón o de otros agentes de extinción alternativos, los agentes de extinción a base de halón son los más eficaces.evita problemas de toxicidad asociados con su uso durante la extinción de incendios, por lo que es una opción ideal para zonas con actividad humana frecuente.

Componentes, estructura y parámetros del sistema:

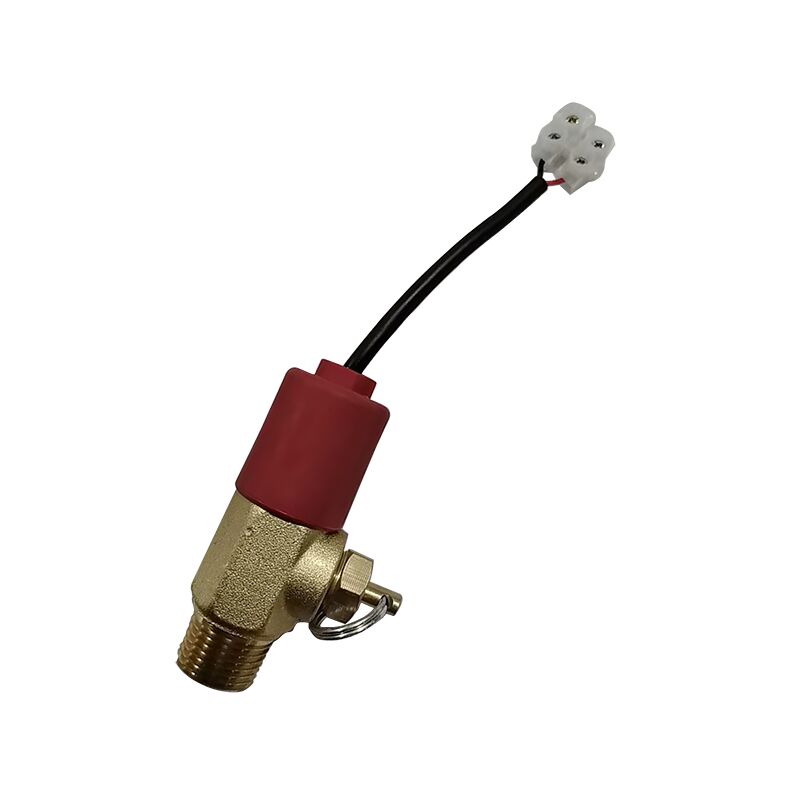

6Conducción electromagnética:

6.1 Propósito

La válvula de contenedor electromagnético se instala en el cilindro de gas de arranque para sellar el gas de arranque en el interior.activando el electromagnético dentro de la válvula para abrirla y liberar el gas de salidaEl gas fluye entonces a través de la tubería de salida, activando la correspondiente válvula de selección y la válvula de contenedor para liberar el agente extintor para supresión.

Modelo _ Diagrama estructural y parámetros principales de rendimiento:

7. válvula de selección (también llamada válvula de distribución):

Estructura: La válvula de selección consiste principalmente en un cuerpo de válvula, un cilindro de accionamiento y otros componentes.

Principio de funcionamiento: La válvula de selección se utiliza en sistemas de distribución combinados.el controlador de alarma de incendio emite una corriente continua de 24 V para abrir la válvula de accionamiento asociada a la válvula de distribuciónEl gas de activación fluye a través de la tubería de control de aire, que abre la válvula de selección.el gas pasa a través de la tubería de control de aire y una válvula de control de gas para activar la válvula del contenedor del agente extintor de incendiosEl agente extinguidor de incendios se suministra a continuación a la zona de protección a través de la tubería de recogida, la válvula de selección y la red de distribución.la manija puede ser accionada manualmente para abrir la válvula de selecciónNo obstante, en condiciones normales, el personal no debe utilizar el mango para evitar su activación no intencionada.

8. manguera metálica

8.1 Finalidad: Proporciona una conexión flexible entre la válvula de contenedor y la válvula de frenado, mitigando el impacto del caudal sobre el agente extinguidor de gases mixtos.

8.2 Estructura: construida a partir de tuberías corrugadas de acero inoxidable y malla de alambre de acero inoxidable. La manguera de conexión sirve como tubería que une la válvula de contenedor y la válvula de retención de líquido,proporcionando una función de amortiguación de presiónSe compone principalmente de una manguera trenzada con alambre de acero y accesorios de manguera.La apariencia externa y las dimensiones de la manguera de conexión (que se puede hacer a medida de acuerdo con los requisitos específicos) son las siguientes::

9. válvula de un solo sentido

9.1 Finalidad: Instalado en el tubo colector IG-541 para evitar el retroceso del gas mezclado desde el tubo.

9.2 Estructura: Compuesta por componentes como el cuerpo de la válvula, el núcleo de la válvula y el resorte, presenta un diseño novedoso, un funcionamiento flexible, un excelente rendimiento de sellado y una baja resistencia al fluido.

9.3 Aplicación: La flexibilidad y el funcionamiento de sellado del núcleo de la válvula deben inspeccionarse regularmente.

10. válvula de frenado neumática

10.1 Finalidad: Para su uso en la línea de control de aire durante el arranque del sistema.

10.2 Estructura: Compuesta por componentes tales como el cuerpo de la válvula, el núcleo de la válvula y el resorte, con un diseño novedoso, un funcionamiento sin problemas, un excelente funcionamiento de sellado y una fácil instalación.

10.3 Aplicación: El sistema de tuberías de control neumático utiliza accesorios de tuberías de tipo abrazadera para conexiones, utilizandoφ8×La válvula de frenado neumática requiere una inspección periódica de la flexibilidad del núcleo de la válvula y del funcionamiento de sellado.

11Dispositivo de respuesta de señal de presión

11.1 Finalidad: Instalado en el extremo de salida de la válvula de selección (para sistemas independientes sin válvula de selección, puede montarse en el colector).Cuando se libera el agente extinguidor de gases mixtos, el interruptor de presión se activa, enviando señales a la luz de ventilación, alarma audiovisual y centro de control.

11.2 Estructura: Compuesta por un cuerpo de válvula, un pistón y un microinterruptor, entre otros componentes, con un tamaño compacto, un diseño ligero y una gran flexibilidad y fiabilidad.

11.3 Aplicación: antes de la instalación, inspeccionar el funcionamiento del pistón y medir el rendimiento del microinterruptor. Durante la instalación, asegurarse de que la carcasa no esté sujeta a ninguna tensión mecánica.

12. tubo de recogida

12.1 Finalidad: Un agente de extinción de incendios de gas mezclado recogido de varios contenedores se transporta a través de la tubería principal a la red de distribución dentro de la zona protegida.

12.2 Estructura: El tubo colector se fabrica soldando tubos y accesorios de acero sin costuras, con un tratamiento global de galvanizado.El ajuste para la válvula de frenado puede fabricarse en configuraciones de fila única o doble según sea necesario.

12.3 Aplicación: el tubo colector deberá fijarse firmemente al soporte del cilindro mediante tornillos en U estándar.

13. válvula de seguridad de la tubería de recogida

13.1 Aplicación: instalado en el tubo colector. Dado que el sistema de distribución combinado emplea una válvula de selección, el tubo colector forma una sección cerrada.se genera una presión significativa debido a los efectos de la temperaturaPor lo tanto, se instala una válvula de seguridad en el extremo trasero del tubo colector.

13.2 Estructura: Compuesta por un cuerpo de válvula y un diafragma de seguridad, presenta un diseño novedoso con una alta seguridad y fiabilidad.

14. soporte de cilindro de acero

14.1 Finalidad: Se utiliza para fijar la unidad de extintor de incendios IG-541.

14.2 Estructura: El soporte del cilindro está construido con tubos rectangulares, con una exquisita artesanía, atractivo estético y fiabilidad robusta.

14.3 Aplicación: El bastidor de cilindros es desmontable para su transporte y puede ensamblarse in situ. El sitio de instalación debe ser nivelado y liso; si es necesario, puede fijarse con pernos de anclaje.El tubo colector debe fijarse sobre el bastidor del cilindroDurante el montaje, asegúrese de que la alineación vertical del bastidor de cilindros esté adecuadamente ajustada.

15La boquilla.

La boquilla es uno de los componentes críticos del sistema y sus especificaciones deben determinarse en función de los requisitos específicos de la zona protegida.

15.1 Estructura: La boquilla se compone principalmente de un cuerpo de boquilla.

Principio de funcionamiento: la boquilla se instala dentro del área protegida para rociar el agente extintor atomizado, asegurando una cobertura uniforme en todo el área.

16. válvula de alta tensión de bajo relieve

el uso:

Cuando se produce una fuga menor en el dispositivo de arranque (con la presión de la tuberíaNo más0.1 MPa), el gas que se filtra se descarga automáticamente, evitando la acumulación de gas y la acumulación de presión que podrían desencadenar fallos de funcionamiento del sistema no deseados.

Durante el funcionamiento del sistema, a medida que la presión en la tubería de arranque aumenta rápidamente, la válvula de alta resistencia de paso bajo se cierra automáticamente para garantizar un arranque adecuado del sistema.

16.1 Diagrama de apariencia externa de la válvula de alta tensión de baja descarga:

16.2 Diagrama de apariencia externa de la válvula de alta tensión de baja descarga:

17- ¿ Qué?Dispositivo de alivio de seguridad

17.1 Finalidad: Para la reducción de la presión de los gases del IG-541.

17.2 Estructura: Compuesta por bridas de entrada y salida, placas de orificio reductor de presión y anillos de sellado. Cuenta con un tamaño compacto, un excelente rendimiento de sellado y un funcionamiento estable y fiable.
